直角電磁脈沖閥的工作原理

來源：www.wide-sun.com.cn|發布時間：2022-10-08| 瀏覽數：載入中...

直角電磁脈沖閥是脈沖噴吹清灰裝置的執行機構和關鍵部件，主要分直角式、淹沒式和直通式三類，電磁脈沖閥是脈沖袋式除塵器清灰噴吹系統的壓縮空氣"開關"。那它的工作原理是怎樣的？我們來一起聊聊。

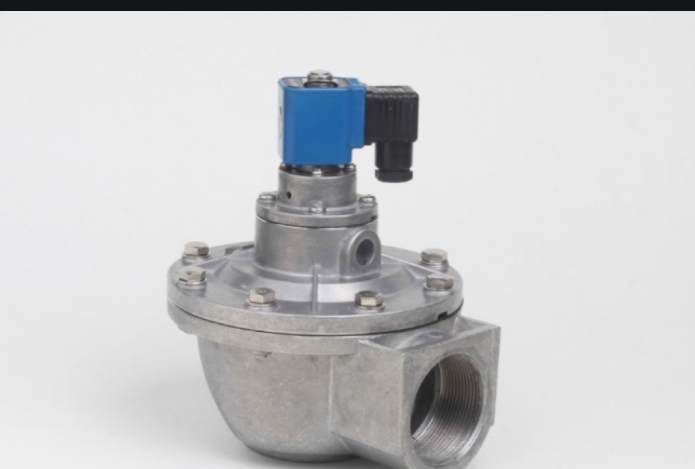

直角電磁脈沖閥的特點是閥門的進氣管和出氣管成90度直角。閥內的膜片將脈沖閥分為前后氣室，高壓空氣從進氣口進入下氣室。脈沖閥不通電時，空氣通過上下殼體的恒壓管和其上的節流孔進入減壓室。由于閥芯在彈簧的作用下堵住了泄壓孔，空氣不會排出，使減壓室和下氣室的壓力一致。在彈簧的作用下，隔膜堵住了噴射口，空氣不會沖出去。脈沖閥通電時，閥芯在電磁力的作用下被抬起，泄壓孔打開，氣體噴出。由于恒壓管節流孔的作用，泄壓孔的流出速度快于減壓室恒壓管內氣體的流入速度，使得減壓室內的壓力低于下氣室的壓力，下氣室中的氣體抬起膜片打開噴射口。

在脈沖閥噴射控制器輸出信號的控制下，脈沖閥的一端與壓縮氣囊相連，另一端與吹風管相連，脈沖閥的背壓室與控制閥相連。脈沖控制器控制控制閥和脈沖閥打開。當控制器無信號輸出時，控制閥排氣口關閉，脈沖閥噴嘴關閉；當控制器發出信號時，控制排氣口打開，脈沖閥背壓室外壓力降低，膜片兩側產生壓差，膜片因壓差而位移，脈沖閥被吹開。此時，壓縮空氣通過脈沖閥經吹管的管口從氣囊中噴出(吹管噴出的氣體為一次空氣)。
